新型模塊化自保溫PC體系|全國首個標準化裝配式建筑示范項目落地
教務部 2022-02-09


目前，全國首個模塊化自保溫裝配式建筑示范項目落戶上海浦東，該項目共有12幢住宅建筑，總建筑面積超10萬平方米，由南通聯瀧裝配式建筑科技有限公司負責技術體系研發、構件生產、現場安裝及實施。1月18日，記者在4號樓七層施工現場看到，聯瀧公司的模塊化預制剪力墻、填充墻、連梁、樓梯等構件有序安裝，專業安裝隊伍正在有條不紊地進行墻板吊裝等作業。

項目概況

項目位于浦東新區金橋汽車產業基地 06-02 地塊，東至西群河，南至軻橋路，北至東力新村，西至申江路?？偨ㄖ娣e約為107342.2平方米，地上面積62301.77平方米，地下面積為45040.43平方米，包括12幢裝配式住宅（層數分別為7、8層）、1座KT站、3座PT站、地下車庫、圍墻等。


項目輸出科技智能住宅理念，打造高舒適性和低能耗的科技智能精裝修住宅。提出了恒靜、恒氧、恒溫、恒濕、恒凈的以人為本、健康舒適的“五恒”理念，在住宅內配置了一系列的科技智能設備及高端建材，提升住宅的品質。

創新體系
模塊化自保溫裝配整體式墻板結構體系

項目上部結構采用模塊化自保溫裝配整體式剪力墻結構體系，是南通聯瀧裝配式建筑科技有限公司自主研發的新型PC體系，為國內首次應用。該體系是針對當下裝配式建筑發展中部分手工作業、工廠生產產能低、生產構件規格多、預制率低、效率低、土地利用率低、豎向墻板安裝灌漿質量把控等面臨的諸多問題研發而成。

自保溫墻板結構體系包括模塊化自保溫承重墻板、模塊化自保溫非承重墻板、自保溫疊合梁和預制疊合板、預制樓梯。該體系具有套筒灌漿可視化、墻板預制模塊化、鋼筋連接高效化、保溫材料內置化等優點。

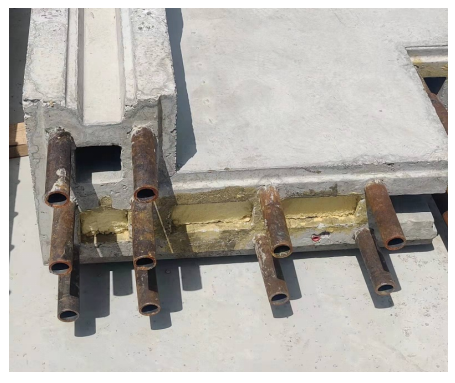

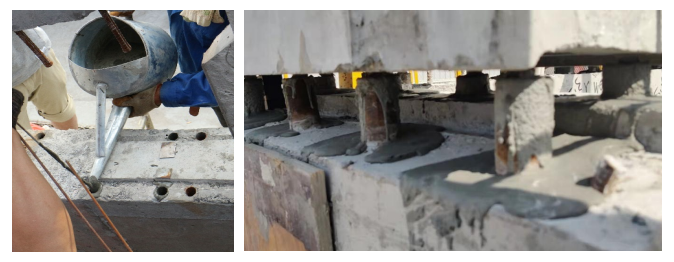

套筒灌漿可視化

套筒預制于下層墻體頂部，結構層混凝土澆筑及養護完成、預制墻板就位前，先將預制套筒內灌漿，保證套筒內漿料飽滿，然后進行預制墻板吊裝，隨著墻板底部預留鋼筋的插入，套筒內漿液外溢。套筒灌漿及墻板就位過程中的漿液溢出情況均肉眼可見，施工過程中同步檢查，進一步保證套筒灌漿的密實與飽滿。

套筒灌漿可視化

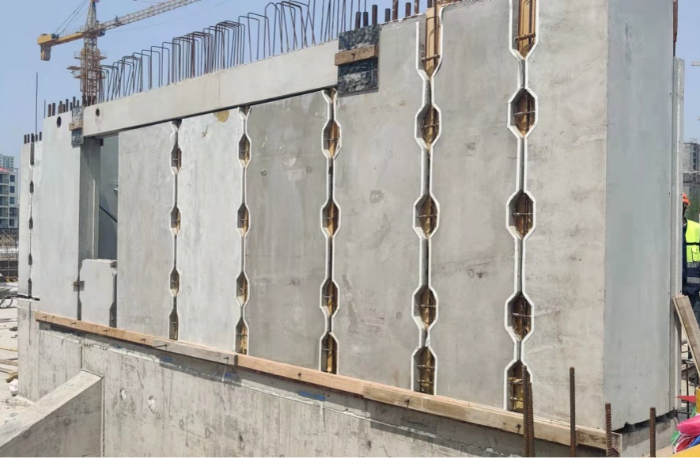

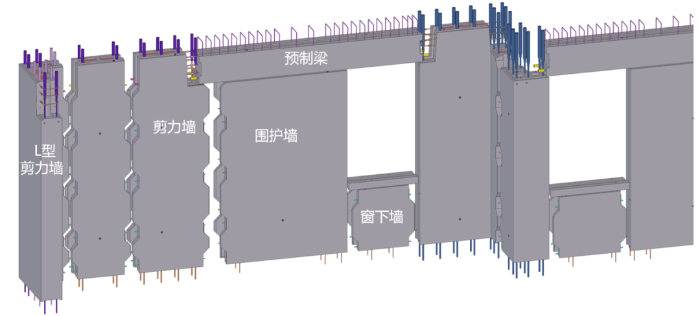

墻板預制模塊化

將預制外墻板按照墻板形狀進行模塊化拆分為一字板、T型板、L型板，通過三種板型的組合、拼裝適應不同戶型的需要，具有更強的戶型適配能力，實現外墻全部預制結構構件和保溫一體化成型的要求。

墻板預制模塊化

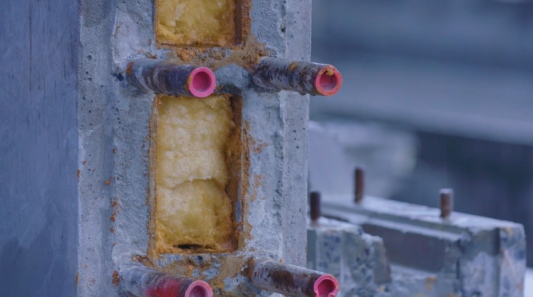

保溫材料內置化

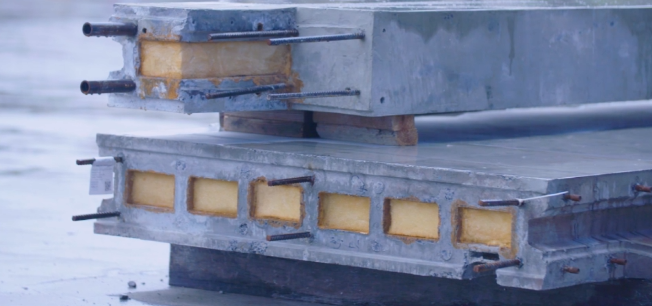

所有預制外墻板均采用空腔線上發泡保溫材料的構造，保溫材料與預制剪力墻一體預制成型，實現了墻體的節能自保溫，同時具備剪力墻的結構承載能力，避免后期現場外墻保溫施工污染及消防隱患。

保溫材料內置化

工藝特點

1、生產效率高：采用側、立模制作，自密實混凝土壓力灌注，可同時制作4-5塊一字型墻板，2塊L型墻板。同時，使用蒸氣養護，縮短養護周期。

2、生產產能高：采用智能化鋼筋網籠流水線，側、立模流水線生產，產能擴容便捷，工位流轉6-8分鐘，每車可生產構件2.5-4m3，年產能可達15萬m3。

3、模具重復利用率高： 采用標準模車模具進行傳動式集中壓漿生產，避免重復開模降低成本，同時提高了產品的限位精度。

4、節約用地、節能環保：側立模生產，提高了空間利用率，極大降低了裝配式構件工廠的占地面積。

5、人工用量少： 智能化流水線，當班需一線生產人工50人，隨著智能化、自動化技術進一步升級，所需生產工人將繼續減少。

6、生產構件成本降低 ：綜合智能化、標準化、工業化流水線等各項優勢，極大地降低了裝配式構件的生產成本。

生產流程

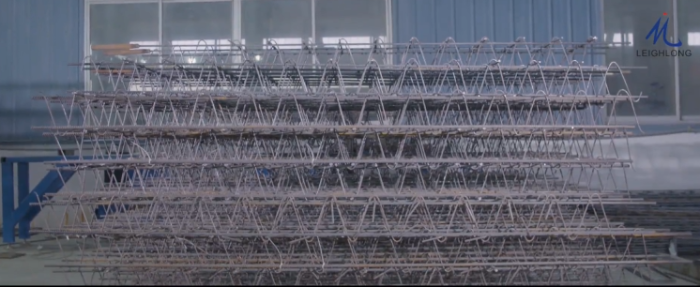

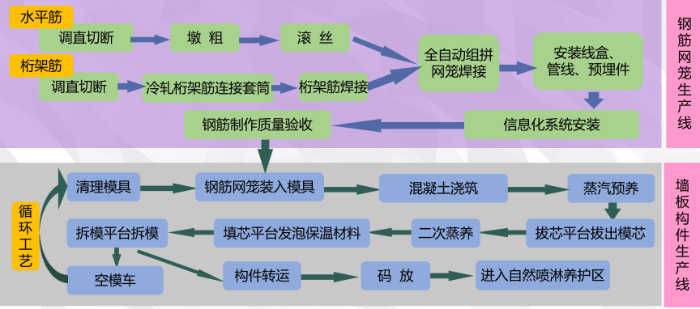

鋼筋網籠、墻板生產流程

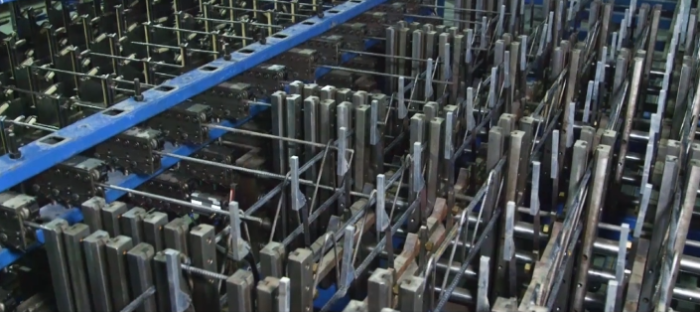

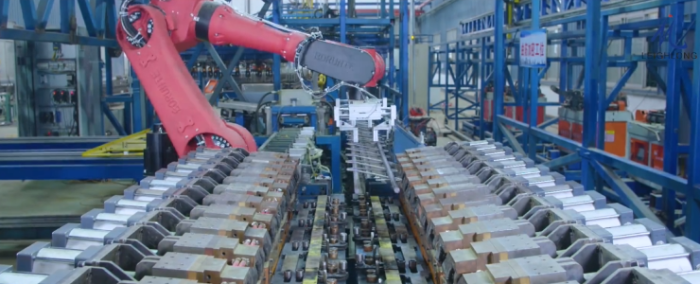

鋼筋網籠生產線由數十道功能模塊組成。

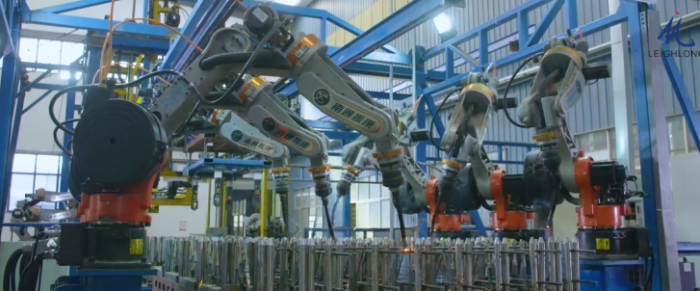

橫向鋼筋與縱筋交叉焊接拼籠，傳動到拼籠焊接工位平臺。


在自動焊接流水線制成各種墻板規格網籠，安裝水電管、線、盒等預埋件后自動傳送到裝脫模機平臺。

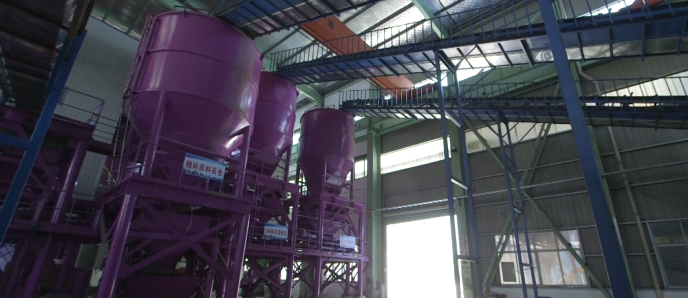

將安裝好網籠的模具就位在模車上鎖定，通過傳動系統至澆灌平臺，碎石自動清洗上料和黃砂自動上料分別至儲料倉電子計量。

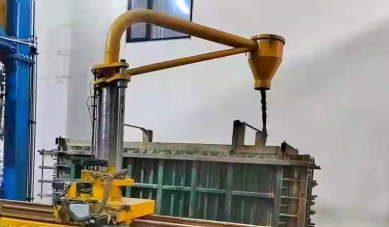

混凝土通過壓力泵送從模車底部灌入模具內腔，通過模芯低頻振搗直至混凝土漿料打滿自動停止，傳動至下道清洗工位。

經自動清洗模具外漿料后進入恒溫預養窯；預養后，模車傳送至拔芯機平臺。

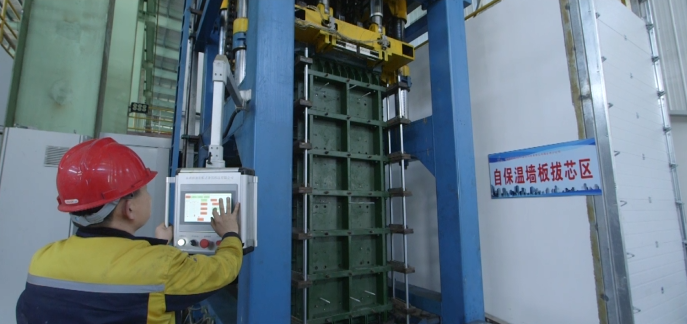

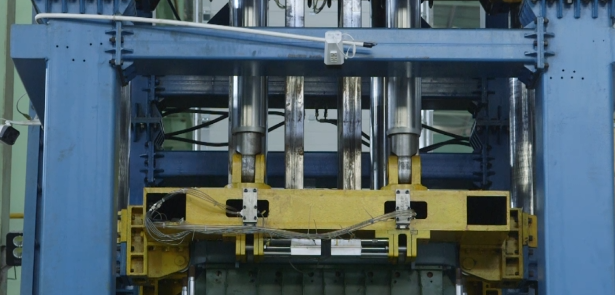

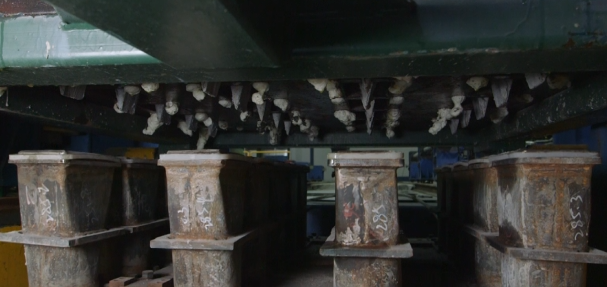

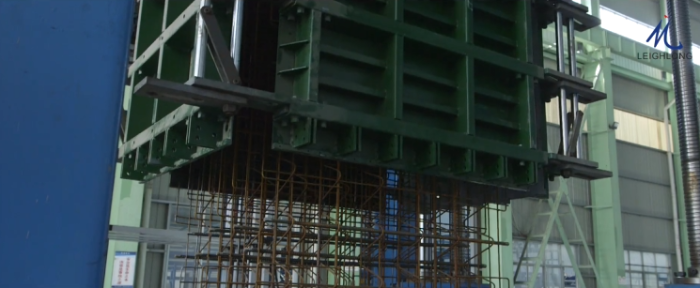

將模車模具內的內模芯拔出，插入后一輛返回的已裝好同型號鋼筋網籠的空模車的模具內自動就位組裝，在傳動線上運行至澆灌機平臺待澆灌。



剛經拔芯后的模車，傳送進入下道養護窯，數小時蒸汽養護后，傳動至發泡填芯機平臺，經自動發泡填充保溫芯材后，傳運至脫模機平臺，打開外模，產品構件取出傳送至裝運機平臺運送至碼放堆場，持續自然養護至出廠標準強度。

整條生產線的技術功能及工藝控制實現了裝配式建筑混凝土墻板制造的自動化、智能化、高效率生產。

安裝流程

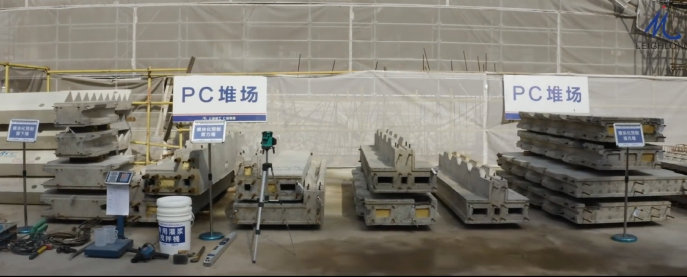

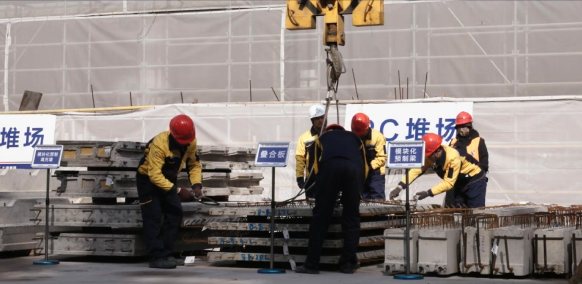

現場安裝中，嚴格按照施工流程操作，首先將各類構件分類整齊堆放；

墻板構件起吊準備；

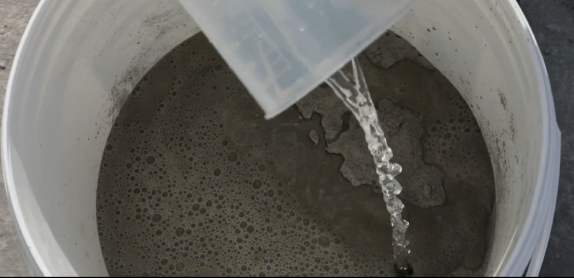

灌漿料攪拌；

套筒內進行灌漿；

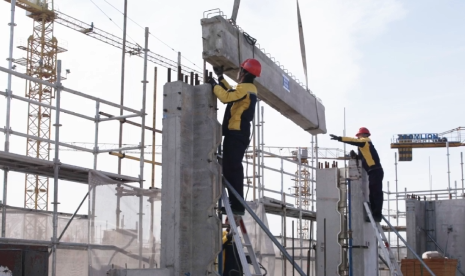

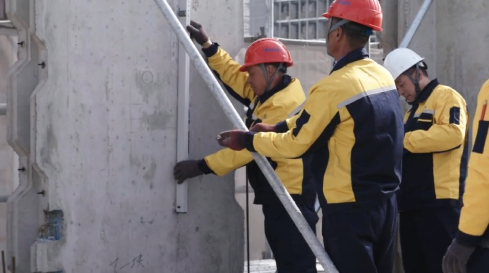

墊塊找正，吊裝就位，垂直度校正，斜支撐固定，墻板吊裝完成；

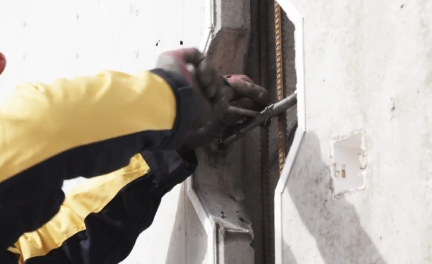

豎向縫水平筋機械套筒連接；鋼筋綁扎；標準保溫芯放置；

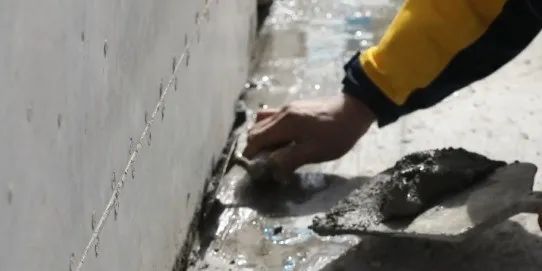

進行墻底水平縫側縫封堵，密封條鋪貼，豎向縫支模；



預制梁吊裝，鋼筋機械連接，壓漿料配置，墻體拼縫壓漿，豎向縫拆模；

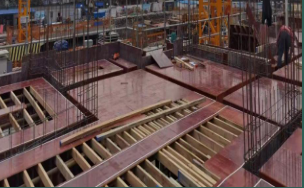

疊合板支撐支設，吊裝疊合板；

現澆層鋼筋綁扎，機電安裝管線，現澆部分模板支設，隱蔽驗收；

最后完成整澆層混凝土澆筑。

創新成果

模塊化自保溫裝配整體式混凝土剪力墻結構構件采用側立模壓自密實砼流水線生產，極大地提高了單位面積產能，產品采用模塊化、自保溫的設計， 綜合造價與當前傳統裝配式結構相比，可降低 10-15 %。因此該體系具有良好的經濟效應、社會效應，具有極大的推廣應用前景。

南通聯瀧裝配式建筑科技有限公司

作為一家江蘇省高新技術企業，近七年來，聯瀧公司與華東建筑設計總院、同濟大學、上海大學、上海七建集團、上海中森等院校及企業合作，開展模塊化裝配式自保溫結構構件的設計與研發、生產，先后投入1.4億元，研發出具有完全自主知識產權的LL20-150W裝配式自保溫剪力墻專用智能生產線，生產模塊化自保溫裝配式混凝土剪力墻預制構件產品，申報國家專利90余項，其中發明專利32項，已獲準68項，填補國內空白。

2020年12月，聯瀧公司研發的《裝配整體式自保溫剪力墻結構體系》通過住建部科技成果評估，被住房和城鄉建設部科技與產業化發展中心列為全國建設行業科技成果推廣項目。新年伊始，南通聯瀧智能生產線入選2021年底江蘇省首臺（套）重大裝備認定名單。

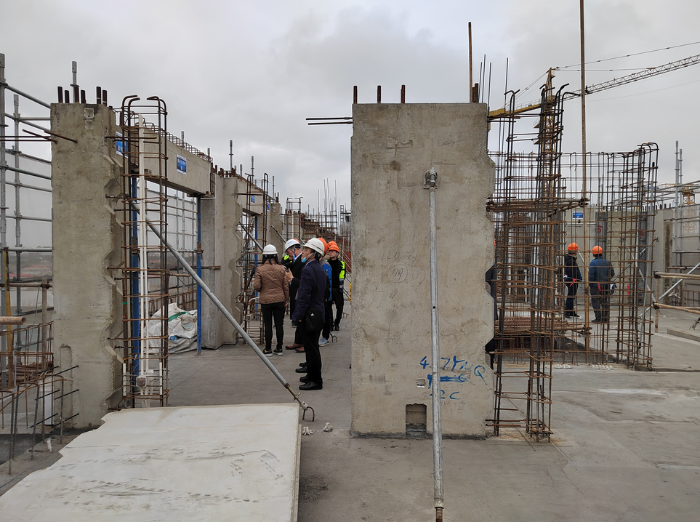

為進一步提升智能化建造水平，聯瀧公司12月底在上海舉行裝配式建筑標準化、模塊化、自保溫一體化同壽命技術現場觀摩研討會，邀請華東設計研究總院、同濟大學、上海大學、上海七建集團、上海中森、九船設計院、上海民用院、東大設計院、天華設計院、上海智通建設、上海浦凱、上海一唯等數十位行業專家、教授現場觀摩聯瀧裝配式建筑施工現場，觀看企業智能化生產線宣傳視頻。



會上專家們對聯瀧公司標準化、模塊化、自保溫一體化同壽命技術給予充分的肯定，并對研發團隊執著創新精神給予高度的評價與贊揚，同時就試點工程現場應用中優化工藝流程、現場增加機器人安裝等方面提出了真知灼見。聯瀧公司董事長龔祖平表示，企業將在自主創新的路上不斷攀登超越，為持續領跑現代裝配式建筑貢獻智慧和力量。

資料來源：南通聯瀧裝配式建筑科技有限公司、上海建工七建集團
